燃料电池发电教学实训系统

概述

   质子交换膜燃料电池是一种将燃料氢气作为还原剂与空气中的氧气作为氧化剂进行电化反应，并将化学能直接转换成电能的高效发电装置,可以作为发电站或车辆的动力源。主要面向职高、大学、研究生、以燃料电池发电为主课题的研究和培训。

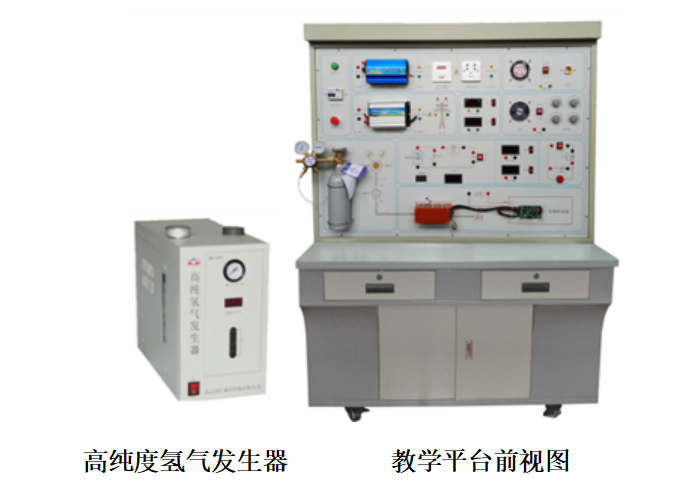

  系统由自吸式PEM燃料电池堆、金属氢化物氢瓶及其组件燃料电池控制器、直流线性负载，交流线性负载，直流感性负载和测试仪表组成。

◆ 燃料电池

燃料电池是本教学平台的核心组成部分，将氢瓶供给的氢气转换成电能，供负载使用。

产品优势:具有重量轻，体积小，便于携带；静音设计；结构简单，可靠性高：启动速度快，响应时间短，适合于各种应用环境；环境适应性好，适应各种天气变化；

其规格如下：

◆ 电池功率为50W；

◆ 开路电压为15～30V；

◆ 工作电压为11V时，电流为4.15A，电池温度为41.5℃；

◆ 风机电压为10.5V；

◆ 尾气排放阀排气间隔为12秒，每次排气时间为0.3秒。

燃料电池安装要注意通风，确保空气顺畅流通，有助与反应空气的吸入和电池的散热。安装时将燃料电池平放，风扇朝上，散热口朝下，尾气排放口通过排气管接电池阀，接上燃料气瓶即可发电。

◆ 金属氢化物氢瓶

◆ 金属氢化物氢瓶用来给燃料电池供应燃料，其规格为：

◆ 贮氢容量（ 20℃）：  100L

◆ 放氢流速（ 20℃）：  >100L/min

◆ 放氢压力（ 20℃）：  ≥0.3MPa

◆ 使用环境温度：0～60℃

◆ 产品氢纯度：99.99％～99.9999％

◆ 原料氢： ≥98％（普通工业氢）

◆ 充氢压力：2.0～3.0MPa

◆ 充氢环境温度：0～40℃

◆ 热交换方式：空气自然对流或强制对流

◆ 重量：2.5kg

◆ 外形尺寸：长350mm，直径90mm

钢瓶（带减压阀门和压力表）

  用来给金属氢化物充气，使用使要符合氢气使用安全技术规程(GB 4962-85) 。

本实验系统可以使用如下规格瓶装氢气：

◆ 容积：1L

◆ 压力：15MPa

◆ 氢气纯度：99.999％高纯氢

◆ 减压器规格：输入压力（0-25MPa）

          输出压力（0-0.16MPa）连续可调

紧急停止开关和漏电保护器

为了保护本教学平台的重要部件，避免一些由于人为的操作失误而导致的重大事故的发生，我们在电源前端重要部件前加入了紧急停止开关和漏电保护开关，
