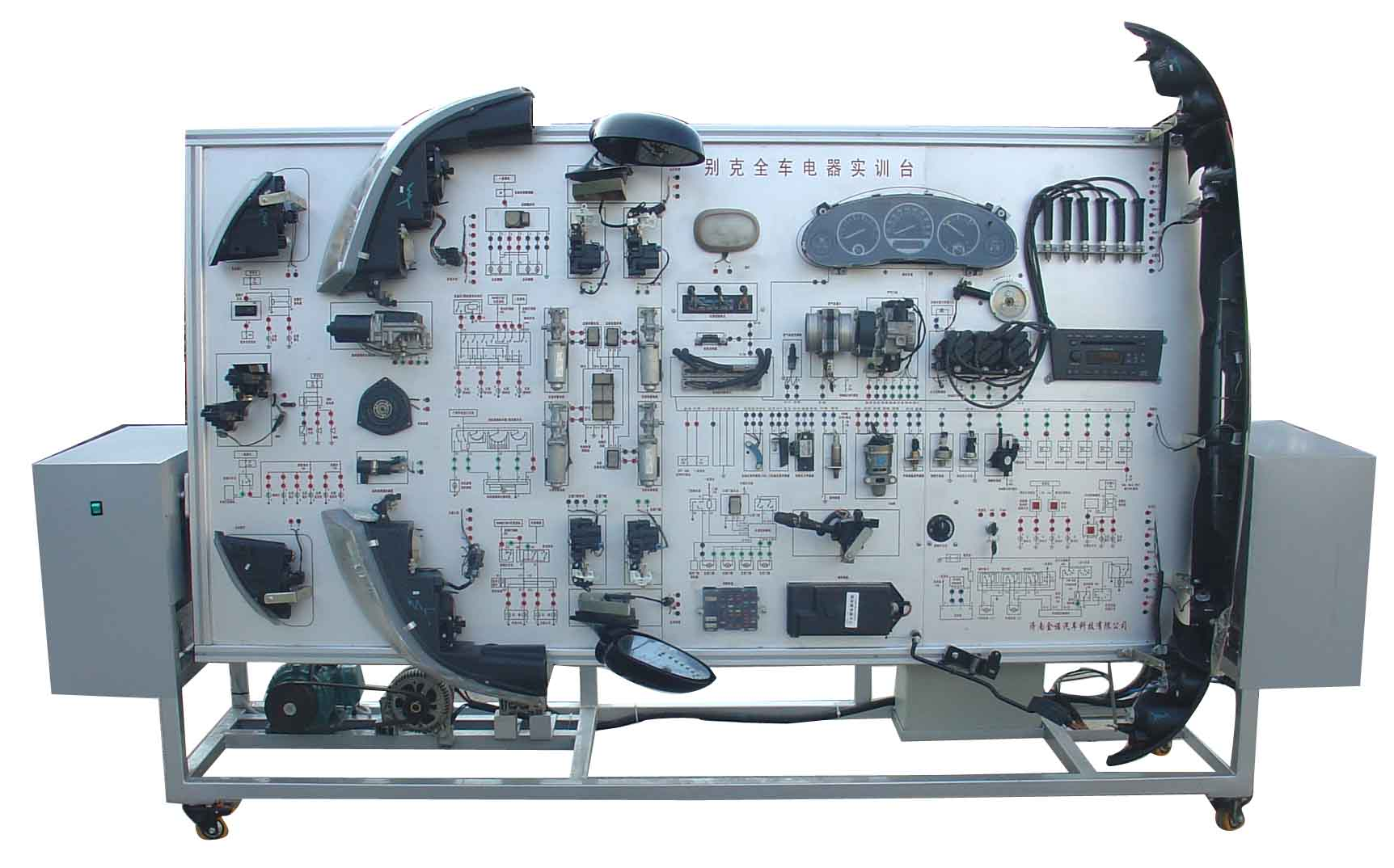

别克全车电器翻转实训台

一.产品简介

实训台选用别克全车电器系统实物，展示汽车全车电器系统的结构与原理；面板上绘有完整的汽车全车电器系统电路图，设置有检测端子，可通过仪器仪表检测各种信号参数如电压、电阻、频率等。本示教板功能齐全、操作方便、安全可靠。

二．主要用途

1．适用于各类型院校及培训机构对汽车电器系统理论和维修实训的教学需要。

2．适用于各类型院校及培训机构对汽车电器系统模块单元教学需要。

3．适用于汽车职业技能鉴定考核的需要。

4．适用于汽车电器系统模块的结构与原理认知、功能动态演示、故障模拟与考核、故障检测与维修、故障诊断与排除等教学需要。

三．结构组成

灯光系统、仪表系统、点火与喷射系统、起动系统、充电系统、发动机电控系统、防盗电脑及点火开关、喇叭系统、电动车窗系统、电控门锁及后视镜系统、雨刮系统、故障设置系统、可移动台架和使用说明书等。

四．功能特点

1、可正常运行的全车电器系统，展示全车电器系统的组成结构及工作原理。

2、操纵各电器元件开关及按钮，可真实演示汽车电器各系统的工作过程。

3、故障模拟系统可模拟实际运行工况，设置多种实车电器系统常见故障，故障点内容及类型可根据用户要求进行调整。

4、喷油器脉冲等各执行元器件用LED 灯显示其工作状态。

5、面板上安装有检测端子，可直接在面板上检测全车电器各系统电路元件的电信号，如电阻、电压、电流、频率、波形信号等。

6、配备原车故障检测通讯的诊断座，可使用汽车专用解码器对电器电控系统读取故障码、数据流、波形和执行测试等。

7、实训台面板上每个电器元件线路终端装有接线插头，参考配套的的电路图或维修资料，与中间线束连接，可锻练学员识图和终端接线的能力。

8、示教板面板采用铝质面板，表面氧化喷漆，不变色不褪色不变形，经久耐用、美观大方，学员可直观对照电路图和实物，便于认识和分析汽车全车电器的工作原理。

9、实验台面板通过自动翻转结构可在立式和水平位置之间来回转换，便于适应各种不同的教学实训需求和环境。

五．制造工艺

1、实验台面板采用优质金属铝质板，表面经过氧化喷砂处理，立式设计

2、台架采用框架式结构，由铝型材拼接而成，美观大方，结实耐用。

3、电路图及字体蚀刻处理，永不褪色。

4、万向脚轮移动装置，便于教学

5、装备电源：12V  54AH  蓄电池

6、配备动力220V,50HZ,1.5KW,2.5A：

7、外形尺寸：2200mm*700mm*1820mm
