电动汽车结构原理教学平台

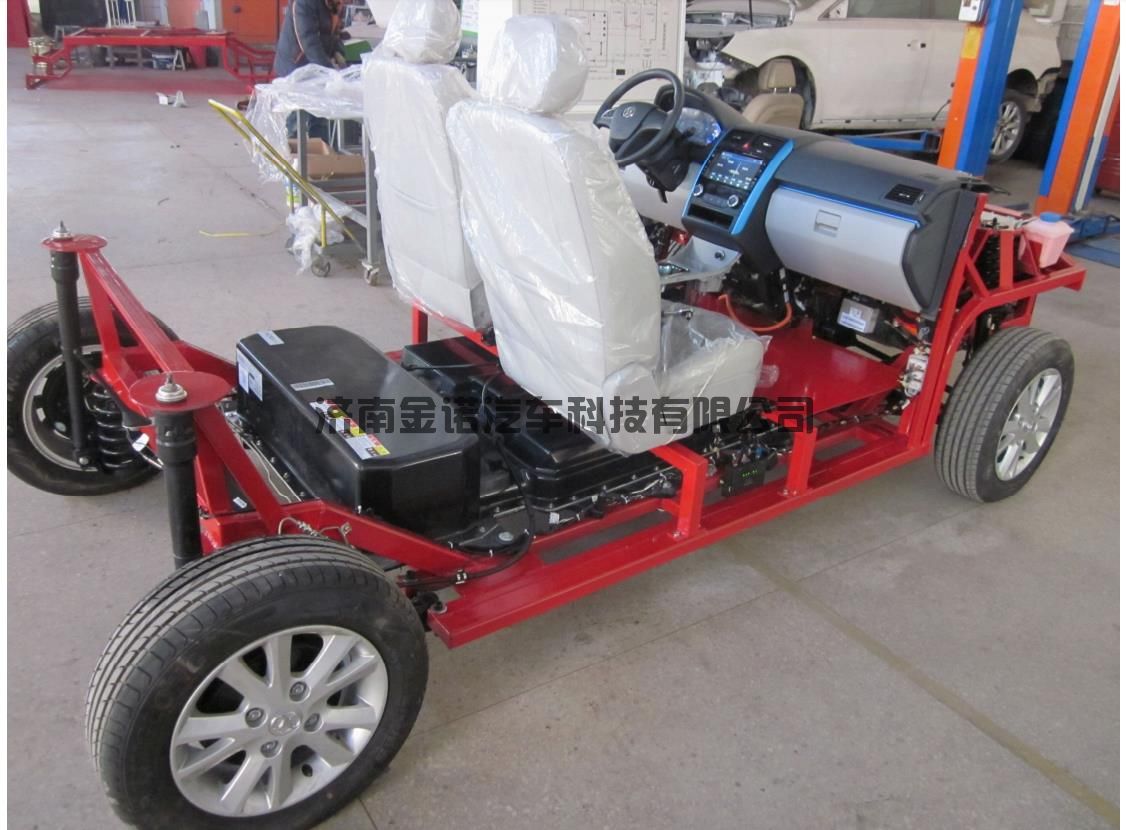

平台由北汽EV160纯电动汽车解体后制作，充分展示各个控制单元接线走向及控制系统的逻辑关系，充分展示电动汽车的结构原理，便于纯电动汽车的结构原理教学。

一、产品组成

   以北汽e160电动汽车真实零部件为基础，构建的电动汽车整车实训系统。主要部件：动力电池及管理系统、电机及电机控制器、高压控制盒、DC-DC模块、车载充电器、高压充电接口、整车集成控制器、电动压缩机、PTC模块、空调控制模块、电动方向机及模块、车身控制模块、数据采集终端、ABS制动系统，安全气囊、高低压线束等组成。

二、产品功能

1、演示电动汽车动力电池及管理系统结构与原理；

2、演示电动汽车电机及控制器的结构与原理；

3、演示电动汽车的高压电源的结构与控制方式；

4、演示电动汽车DC-DC模块的结构与原理；

5、演示电动汽车快充及慢充的结构与原理；

6、演示电动汽车整车控制原理、结构及逻辑关系；

7、演示电动汽车空调系统、PTC模块的结构与原理；

8、演示电动汽车电动方向系统的结构与原理；

9、演示电动汽车制动系统的结构与原理；

10、演示电动汽车的总线结构与原理；

11、根据客户需要，开发相关示教板，如动力电池及管理系统、电机及控制系统、DC-DC系统、空调系统、电动方向系统、ABS制动系统、总线控制系统等实训台，配备智能故障设置系统，通过触摸屏设置故障，内置电路图及相关资料，培养学员排除故障逻辑思维能力。

三、产品参数

1、长*宽*高：3430*1723*1450mm

2、轴距：2500mm

3、电机额定功率：20kw

4、电机最大功率：45kw

5、峰值扭矩：180N.m

6、电压：320VDC

7、控制电压：12V
