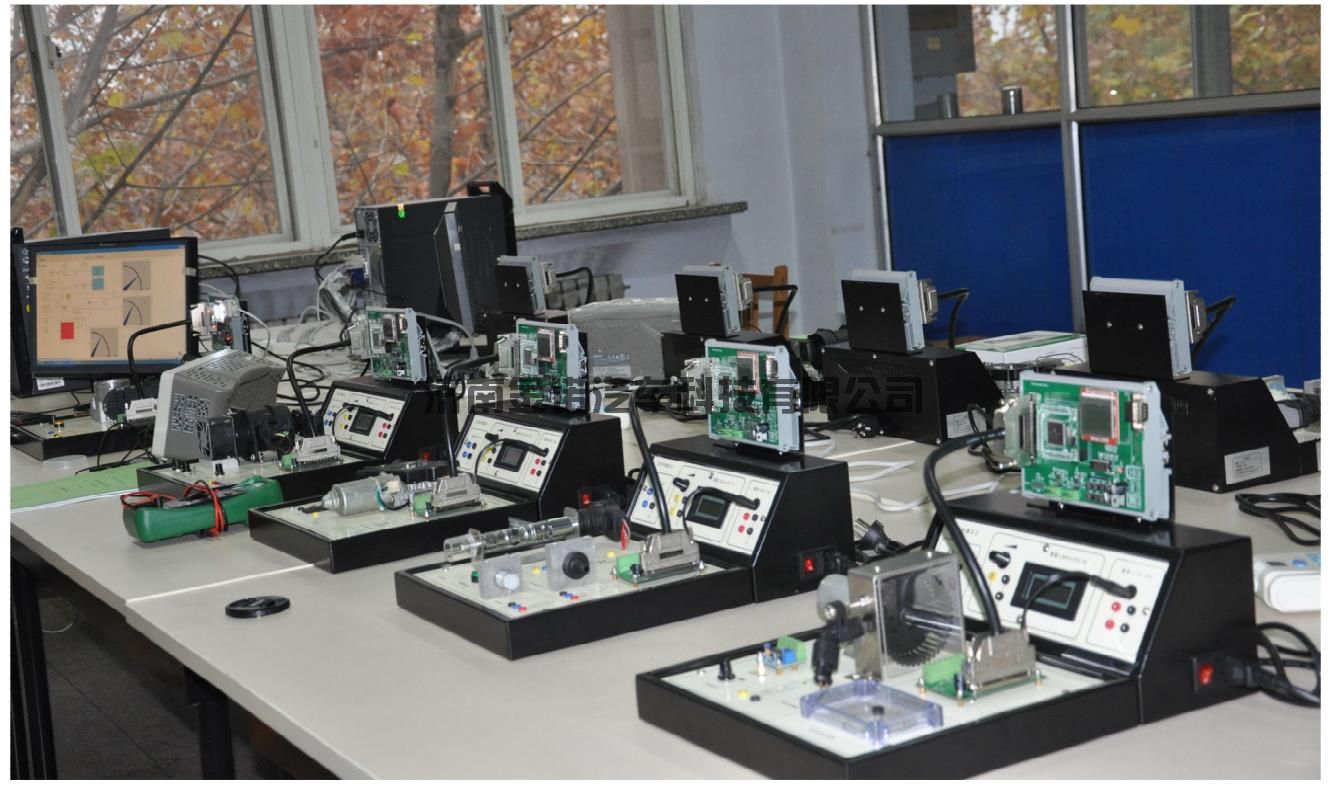

汽车电子开发教学实验系统

汽车电子开发教学实验系统由北京中通天立公司研发制造，用于汽车电子实验的教学，支持

创新开发，可作为简易开发工具；控制系统“TianLi-ECU”基于飞思卡尔 16 位 MCU，支

持 matlab/simulink，可一键完成从 mdl 模型到单片机代码下载。

主要功能

（1）学习汽车电子器件的结构原理、电气特性、接口电路和在实际控制系统中的作用。

（2）研究汽车电子系统的简单控制规律，配合 TianLi 控制规律与标定软件的使用。

（3）五个模组设计成由浅入深引导学生按照常规及 V 型两种典型的汽车电子控制系统的开

发过程来体验开发的过程，每个模组均设计了紧扣实验的 C 例程和 mdl 模型。

（4）基于飞思卡尔 16 位汽车专用单片机的 TianLi-ECU 实验板，具备从 mdl 模型到单片

机代码下载一键完成的 TianLi-Simulink 通用软件实验平台简单易用；

（5）可作为开发不同汽车电子控制系统的简易开发工具。

（6）适合大学生汽车电子实验教学、课程设计、创新开发实验使用。

实验科目

（1）“空气流量与空气温度信号采集”实验：建立 AD 转换 mdl 模型

（2）“转速信号采集与仪表的控制”实验：掌握转速信号处理与步进电机的控制

（3）“喷油、点火与碳罐电磁阀的控制”实验：掌握 PWM 功率驱动的 C 例程

（4）“车窗电机控制”与 CAN 通讯实验：掌握大功率供电器的控制与 CAN 通讯

（5）“电子节气门的控制”实验：掌握 AD 转换和 PWM 的综合运用

（6） 控制器 PID 算法调试实验：建立电子节气门模型，掌握 simulink 系统建模调试

（8） 可选实验：单片机课程实验，专为汽车专业学生设计的单片机基础实验
