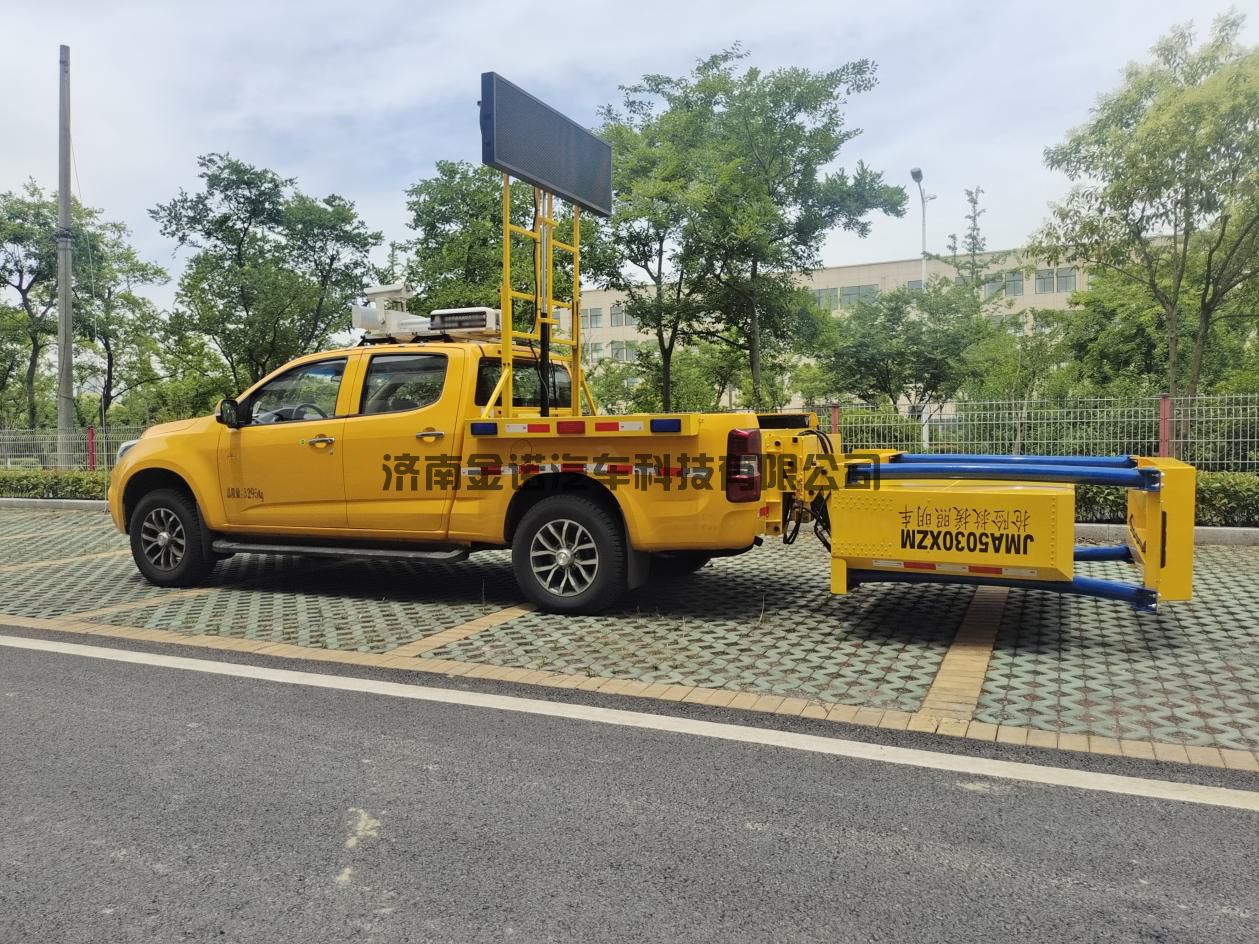

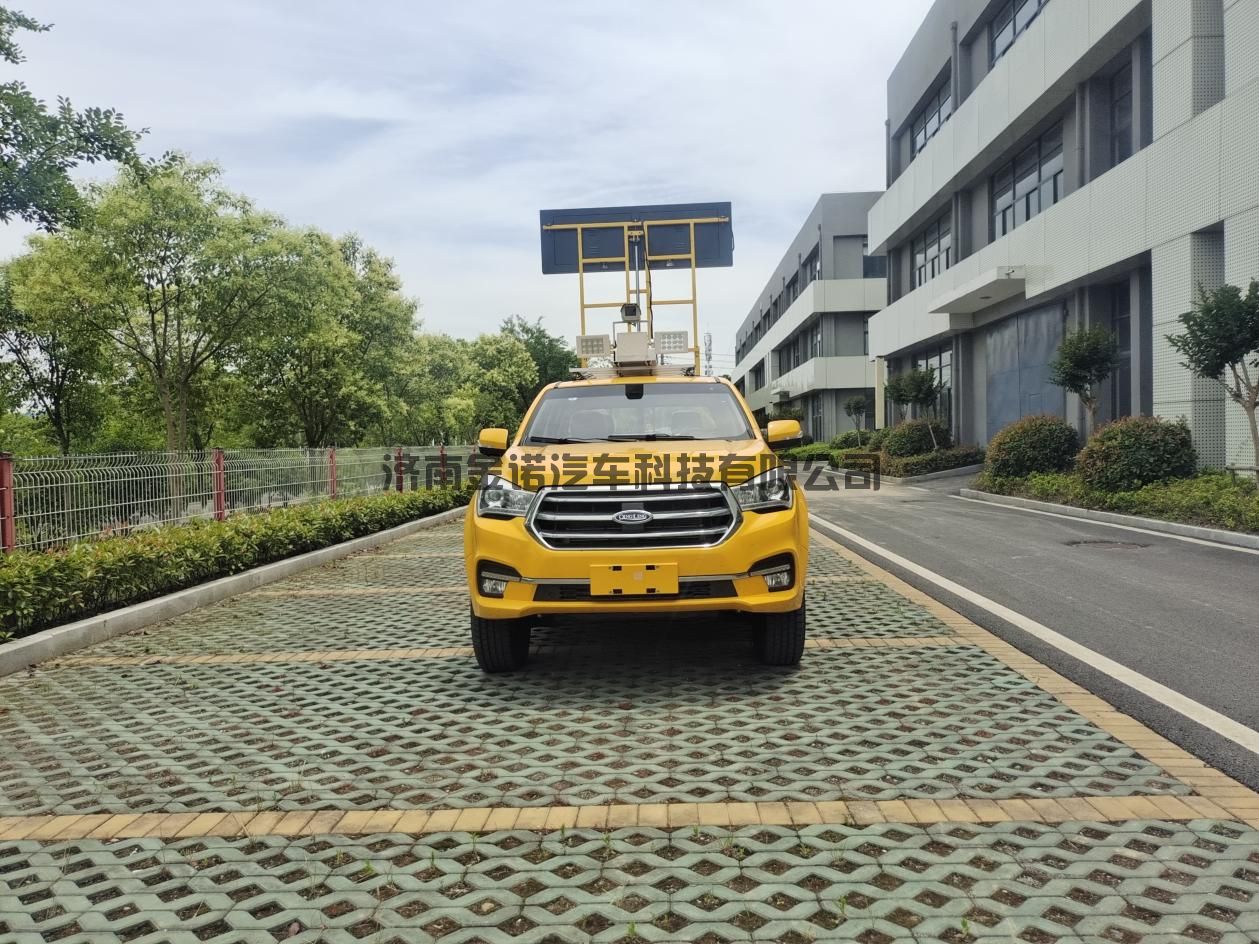

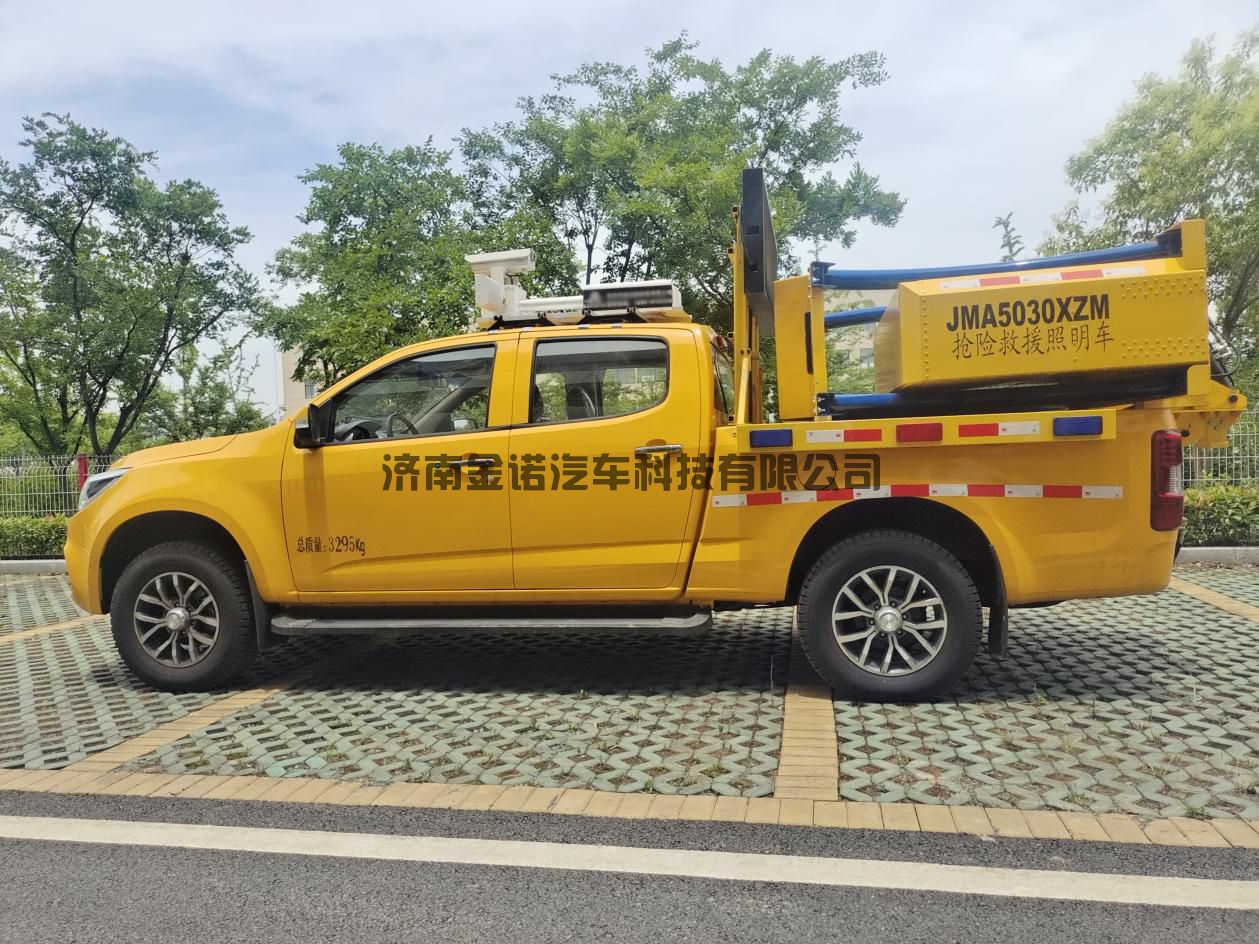

抢险救援照明车（小型）

抢险救援照明车，是一款为了做到设备抢修和应急抢险的及时、安全、经济、高效而发明的一款车，同时也可用于市政养护单位及交警日常巡逻作业。车顶配备了照明和摄像设备，升降灯具备高低升降、水平旋转360°，可折叠的功能，便于救援现场周围环境照明。另外，此款抢险救援照明车配备了发电机组，可为车载设备提供AC220V电源。该车在车尾安装国产化70K防撞垫或者选装荷兰VERDEGRO全进口新型的防撞缓冲吸能模块，在移动施工或者临时性道路施工工程中给工作组提供被动安全防护。防撞垫的最大防撞缓冲等级是2000kg-70km/h。防撞缓冲车的防撞缓冲垫采用国产化70K防撞垫或者选装原装进口荷兰VERDEGRO全进口新型的“LTMA- 70K“”，防撞缓冲垫所使用的铝合金薄膜蜂窝材料将发生可控的变形从而有效地吸收碰撞能量。缓冲模块可以自动升降并且锁定于三种位置。当处于工作状态时，模块将被锁定在水平位置。当行驶状态时，模块将被锁定于竖立位置或者翻折至与货箱水平，以提高行驶机动性能，该产品具有实施作业方便、不中断交通、工作机动灵活、作业效率高、操作方便、安全可靠性高等突出优点，尤其适用于高速公路，国省道，市政道路日常养护的施工、应急抢险救援及巡逻作业。

2、技术参数

2.1、作业技术参数

最大防撞缓冲等级：70km/h-2,000kg （NCHRP350- TL2）

额定功率：105 kw

总质量：3295kg / 2845kg

整备质量：2970kg / 2520kg

发电机功率：2kw

照明灯：120w×2，升高1.2m

云台摄像：25倍海康枪机

显示屏尺寸（mm）：1660×540×90，升高1m

2.2、行驶参数

底盘型号：QL1030CZHW2Y（庆铃）

公告号：JMA5030XZM

排放等级：国六

排量：2999ml

功率：105kw

发动机：4KH1CT6H1

外型尺寸（长×宽×高）：5920/5370x2040x2330（mm）

轴距：3406（mm）

前轮轮距：1570（mm）

后轮轮距：1570（mm）

最高车速：140公里/小时

接近角：33º

离去角：30º

变速箱类型：手动

驻车制动：手拉式、作用于后轮

其他功能：双排座驾驶室，准乘人数2+3

3、装置主要部件简介

3.1、底盘

选用国内知名品牌皮卡底盘-庆铃牌，选配防撞垫车型时，整车总质量3295kg，选配不装防撞垫时，整车总质量2845kg，整车总长度小6m，驾驶室可乘人数2+3，整车可上蓝牌，C照即可驾驶。

3.2、防撞缓冲垫（选装）

防撞缓冲垫采用国产化70K防撞垫或者选装荷兰VERDEGRO全进口新型的“LTMA-70K”。防撞缓冲垫外壳采用轻质铝合金板材制造，中间填充有铝合金薄膜蜂窝吸能材料，外部安装了单段式共四条弧形铝管结构，当碰撞发生时，单段式弧形铝管将首先受力变形，吸收2000P和NCHRP350-TL2标准下来自皮卡车或其他车辆的巨大冲击能量。当能量克服了铝管的变形率后，铝管向内弯折，接下来以防撞缓冲垫持续吸收其余能量。缓冲模块可以自动升降并且锁定于三种位置。当处于工作状态时，模块将被锁定在水平位置。当行驶状态时，模块将被锁定于竖立位置或者翻折至与货箱水平，以提高行驶机动性能。

3.3、货箱（标配）

该车标配庆铃皮卡原厂货箱，便于携带作业工具等，货箱内部尺寸：1800×1540×480mm。货箱两侧安装爆闪警示灯并且粘贴工程级别超强级反光膜，夜间作业时车身反光效果显著，提高整车警示功能。

3.4、安全引导装置（标配）

货箱前端安装一组升降全彩显示屏，显示屏尺寸：1660mm×540mm，显示屏全升高度可达3.3m，操作开关位于驾驶室内，作业时可根据实际工况选择显示内容，提高整车警示功能。

3.5、车载升降照明及摄像

在驾驶室顶部安装有一组折叠式车载升降照明灯，具有起、落、升、降功能，将灯具固定在立杆上；设备从初始的水平位置起升到90°，举升高度1.2m，2×120W LED灯，扩大了照射范围；部件通过旋转云台，垂直330°水平380°的全方位旋转，来完成搜索定位照明，定位准确，起升速度快，工作寿命长，性能可靠，具有手动远程控制、无线遥控控制，485通讯控制方式，全方位旋转，无死角照明，全天候环境设计，高强度铝合金外壳抗冲击，防腐蚀 。配备25倍网络枪机（海康机芯），安装于灯架顶部，可跟随照明灯进行升降旋转动作。配备4g1T硬盘录像机，容量大，可存储一个月，可远程操作。整机采用集成一体式键盘操作，可一键控制升降杆升降，云台旋转，摄像机变倍，图像抓拍等，广泛应用于紧急救援现场、事故勘察现场、抢险救灾现场、工程抢险照明、消防应急照明夜间摄影现场等工作现场。

3.6、发电机

货箱内部安装有一台发电机，标配安装本田2kw汽油发电机，可为车载设备提供AC220V电源。

3.7、监控系统（标配）

为方便作业，标配倒车监控以及作业监控，当发生碰撞事故时，。倒车监控摄像头带红外夜视功能。

4、主要零部件原产地

底盘：      庆铃牌

5、防撞缓冲垫关键部件为原装进口件。
