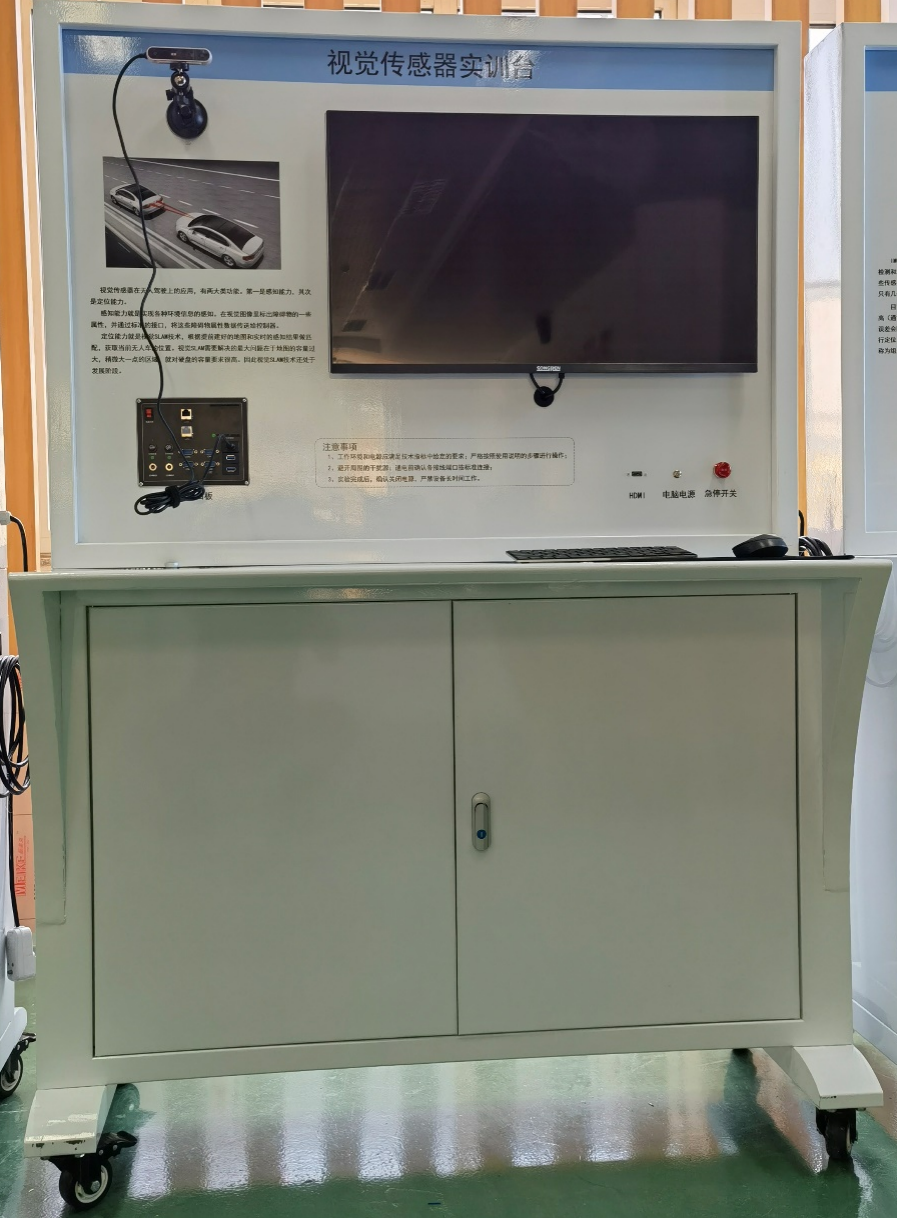

视觉传感器实训台

（一）、结构组成

本实训台由四部分构成：

1、本实训台由摄像头模组

2、实训台架

3、显示大屏幕

4、视觉运算处理软件

（二）、工作原理

1、高速摄像头采集到的视频数据通过网口或 USB 传给运算模块；

2、运算模块采用 OpenCV/TensorFlow 等图像处理和机器学习等开源软件库对图像进行运算分析和识别。

（三）、功能特点

1、可对物体(如 车辆行人)进行识别；

2、对颜色等(如 红绿灯) 进行识别;

3、对直线曲线车道进行识别曲线率进行图像识别用于车道偏离检测。

（四）、实训项目

1、高清摄像头的安装使用，设备调试;

2、opencv 库的在图像识别的算法编写验证与优化.

（五）、产品参数

1、实验台≥1200×600×1800mm（长宽高），内装可调位置式摄像头固定支架；

2、工控机≥i5 及以上处理器、≥4G 内存；

3、显示屏：不小于 32 英寸

4、摄像头参数：

（1）视频编码：符合 H.265 新一代视频解码；

（2）色彩还原：支持 1080P 高清图像，支持 50 米红外照射；

（3）精准触发：应用逻辑块进行高速精准的触发：用户可自由定义、检测失联的触发器并重新触发，从而确保采集到每张图像；

（4）工业机身：支持 IP65 防水 小巧外形，金属外壳，缩紧螺丝固定；

（5）PoE 供电；
