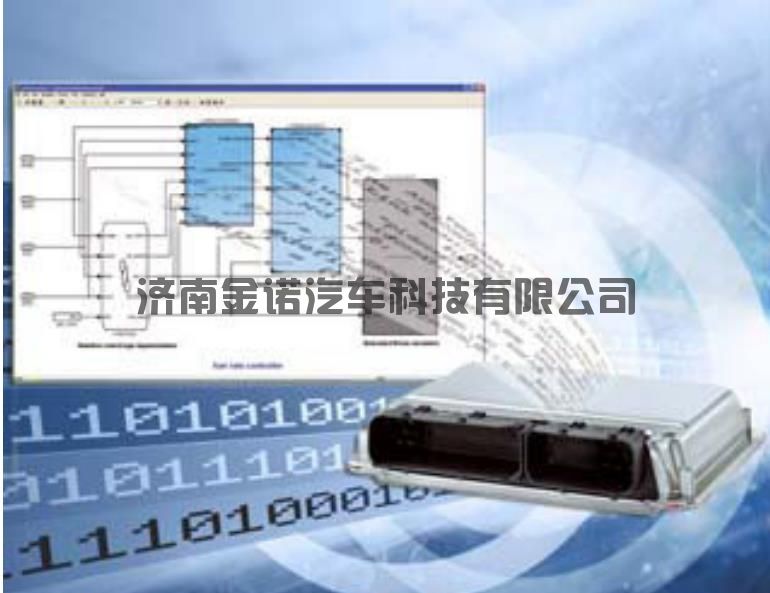

汽车电子控制器快速原型开发平台

开发平台由控制器硬件、基于 Simulink 的自动代码编辑软件（包含基础软件模块库）、测量标定软件三部分组成。通过自动代码编辑软件，建立控制算法模型，并将建模与仿真所形成的控制算法模型下载到控制器硬件中，可一键完成代码生成，进行在环仿真调试，并通过测量标定软件实时在线标定。适用于发动机及其他汽车电子项目的教学、创新开发。

主要功能

（1）通过自动代码编辑软件，建立控制算法模型，并将建模与仿真所形成的控制算法模型下载到控制器硬件中，可一键完成代码生成，进行在环仿真调试，实时在线标定。

（2）控制器核心采用主流芯片（MPC55XX/S12X/S12 等）集成信号调理与功率驱动电路，具有丰富的 I/O、A/D、模拟量、开关量、频率量 PWM、CAN、继电器等接口，simulink模型可一键完成代码生成。

（3）可对 ECU 内部数据采集监控，提供曲线示波器、温度计、转速表、数字液晶、指示灯等系列图形控件易于观察 ECU 内部数据的变化。

（4）可对 ECU 实时标定，访问修改 RAM/FLASH 数据实时在线标定，提供标定控件。

（5）可刷写 ECU，一键完成 ECU 代码刷写和更新，通过握手程序保证代码刷写准确性。

（6）可存储数据与分析：存储功能可将测量数据存储在上位机，以 CSV 等数据格式保存。 控制器资源配置

• MCU：MPC5634，主频 80MHz

FLASH 1.5MB，SRAM 94KB，CAN2 路

• 电压量输入 15 路电阻量输入 6 路

• 开关量输入 16 路

• 频率量输入 8 路（4 路 VR，4 路 Hall)

• 转速相位输入 4 路（2 路曲轴位置信号，2 路凸轮轴位置信号，支持 Hall/VR）

• PWM 高端驱动输出（2 路，2.9A，兼容开关工作模式）

• PWM 低端驱动输出（4 路，1.8A，兼容开关工作模式）

• 继电器输出最多 15 路

• 喷油器驱动 4 路（ Boost 电压可配置，默认配置 65V）

• 点火驱动 4 路

• 直流电机驱动 1 路（最大 6.6A）

• 爆震传感器 2 路

• 氧传感器 3 路（2 路普通，1 路线性） 控制器硬件（ECU）

• 传感器电源 3 路（5V，50mA，100mA，300mA 各 1 路）

ECU 接口协议及标定特点

● 支持 CCP 标定协议，基于 CAN 总线物理接口，采用 ASAP 标准的 A2L 文件。

● 支持汽车级 CAN 通信接口

● 测量与参数标定并行进行

● 软件设计简洁，使用方便

● 提供种类丰富的图形控件

● 可导出通用格式的测量文件

● 测量标定并生成结果文档

● ECU 程序刷写与升级

代码编辑软件技术参数

1、支持如下处理器

● Freescale飞思卡尔MPC55xx系列 在线实时标定软件

● Freescale飞思卡尔MPC56xx系列

● Freescale飞思卡尔S12/S12x系列

● Infineon英飞凌TC178X系列

2、提供如下基础软件模块

● 底层驱动

● 标定协议

● 引导加载程序

● 实时操作系统

● 通信协议栈

● 诊断协议栈

3、主要特点

● 自动代码同时生成基础软

件与应用软件，无需手动

● 模型自动优化配置，无需手 软件编辑模型库

动设置 Simulink 配置参数

● 功能强大的GUI界面，可直接从模型访问并配置整个基础软件

● 后台自动调用编译器，无需手动干预

● 代码可靠，代码可读性与执行效率良好折中

● 同时提供芯片级模块库与控制器级模块库
